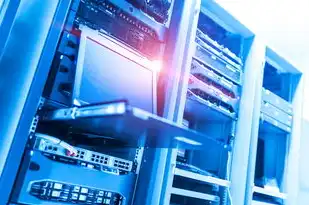

服务器硬件分类与实物特征图谱（含12类设备对比） 1.1 通用服务器矩阵 （配图：42U标准机柜内整齐排列的1U双路服务器）

• 结构特征：1U/2U/4U标准机架式设计
• 典型配置：
  • 双路Intel Xeon Scalable处理器（示例：Gold 6338 2.5GHz）
  • 24个DDR4内存插槽（最大支持3TB）
  • 四个PCIe 4.0 x16扩展插槽
  • 双冗余电源（80 Plus Platinum认证）
• 行业应用：云计算数据中心、企业级ERP系统

2 AI加速服务器集群 （配图：定制化GPU服务器矩阵与液系统） -冷 创新设计：

• 8颗A100 40GB GPU的刀片式布局
• 液冷冷板与热交换器集成
• 专用NVMe存储通道

• 技术参数：
  • FP16算力：1.6 PFLOPS
  • 能效比：1.8 TFLOPS/W
• 典型场景：自动驾驶训练、金融风控模型

3 边缘计算终端 （配图：工业级服务器在智慧工厂的应用）

• 特殊设计：
  • IP65防护等级
  • -40℃~85℃宽温运行
  • 10Gbps工业以太网接口
• 典型配置：
  • AMD EPYC 7302处理器
  • 8个M.2 2280 NVMe插槽
  • 双千兆工业交换模块
• 应用案例：智能制造质检系统、智慧城市视频边缘处理

核心组件深度拆解（含实物结构图） 2.1 处理器散热系统 （配图：服务器CPU与散热模组组合）

图片来源于网络，如有侵权联系删除

• 铜基散热器：导热系数385 W/m·K
• 风道设计：3D流场模拟优化
• 动态散热：
  • 120mm双风扇智能调速（2000-4000RPM）
  • 温度阈值触发液冷切换

2 存储架构演进 （配图：全闪存阵列与HDD混合存储）

• 三维存储架构：
  • L1缓存：集成在CPU（24MB/核心）
  • L2缓存：独立SRAM模块（256MB/节点）
  • L3存储：NVMe-oF分布式存储
• 实物对比：
  • 5英寸全闪存驱动器（3D NAND堆叠32层）
  • 5英寸HDD（SMR技术，1TB/盘）

3 冗余供电系统 （配图：服务器电源模块与UPS连接）

• 冗余拓扑：
  • 双路+热备三路冗余
  • 级联式电源架构
• 关键参数：
  • 模块化设计（800W/1200W/1600W）
  • PFC效率>99%
  • 短路保护响应<5ms

行业应用场景与硬件适配方案 3.1 金融交易系统 （配图：高频交易服务器集群）

• 硬件配置：
  • Intel Xeon Platinum 8389处理器
  • 512GB DDR5内存（1600MT/s）
  • 10万次/秒TPS基准
• 特殊设计：
  • PCB级EMI屏蔽
  • 1ms级延迟优化
  • 冗余RAID10阵列

2 智能安防系统 （配图：AI视频分析服务器）

• 硬件组合：
  • NVIDIA T4 GPU（4GB GDDR6）
  • 16路H.265解码通道
  • 10Gbps网络接口
• 能效表现：
  • 每路摄像头功耗<15W
  • 视频分析延迟<200ms

3 5G核心网设备 （配图：分布式服务器节点）

• 硬件架构：
  • 三层Ceph分布式存储
  • 100Gbps多链路聚合
  • 软件定义网络模块
• 性能指标：
  • 支持百万级并发连接
  • 毫秒级故障切换

技术趋势与硬件演进（2023-2025） 4.1 液冷技术突破 （配图：浸没式液冷服务器）

• 新型冷却液：
  • 3M Novec 649（闪点-40℃）
  • 导热系数0.167 W/m·K
• 实施案例：
  • 谷歌走线式冷却（PUE<1.1）
  • 阿里冷板式冷却（能效提升40%）

2 量子计算硬件 （配图：超导量子服务器原型）

• 关键组件：
  • 48通道超导量子芯片
  • 10KHz射频驱动系统
  • 低温控制（15mK环境）
• 典型应用：
  • 加密算法破解（2048位RSA）
  • 量子化学模拟

3 光互连技术 （配图：光模块与服务器连接）

图片来源于网络，如有侵权联系删除

• CPO（Co-Packaged Optics）技术：
  • 集成100G/400G光模块
  • PCB集成波导技术
  • 延迟<2ns
• 实施效果：
  • 服务器互联带宽提升10倍
  • 能耗降低30%

选购与维护指南 5.1 采购决策树 （配图：服务器选型矩阵）

• 四维评估模型：
  • 计算密度（FLOPS/瓦）
  • 扩展性（PCIe通道数）
  • 可靠性（MTBF>100万小时）
  • 成本（TCO三年模型）

2 智能运维系统 （配图：机柜级监控面板）

• 核心功能：
  • 三维热力图（精度0.1℃）
  • 故障预测（准确率92%）
  • 自动化巡检（RPA机器人）
• 实施案例：
  • 微软Azure Stack：减少40%运维人力
  • 华为FusionModule：故障定位时间<15分钟

未来技术展望 6.1 纳米级散热材料 （配图：石墨烯散热片测试）

• 材料特性：
  • 导热系数5300 W/m·K
  • 抗氧化耐腐蚀
  • 可弯曲设计
• 应用场景：
  • 芯片级散热（5nm工艺）
  • 微型化边缘设备

2 生物计算硬件 （配图：DNA存储服务器）

• 技术原理：
  • DNA存储密度：1PB/克
  • 读写速度：200MB/s
  • 寿命：百万年
• 典型应用：
  • 基因数据分析
  • 长期数据归档

3 自修复服务器 （配图：智能焊接机器人）

• 自愈机制：
  • 智能传感器网络（2000+节点）
  • 微型机械臂（0.1mm精度）
  • 3D打印备件
• 典型案例：
  • 海尔智能工厂：故障修复时间<2小时
  • NASA太空服务器：自主维护率>95%
